Eerder had ik al een eigen S88 module gemaakt. Deze werkt goed maar ik merk dat ik zo nu en dan een spookmelding krijg. en dan eigenlijk alleen bij het rijden met oude treinen die veel Electromagnetic interference (EMI) veroorzaakt. Daarom ben ik gaan kijken naar een andere oplossing.
ik ben opzoek gegaan naar een Parallel in Serial out shift register die beter aansluit op het s88 signaal en minder last heeft van ruis.
CD4014BE was eigenlijk de beste keuze. Tijdens mijn zoektocht kwam ik deze ook tegen in andere projecten die met S88 werken. bijkomend voordeel is dat hier alle signalen al goed zijn om direct op de chip aan te sluiten.

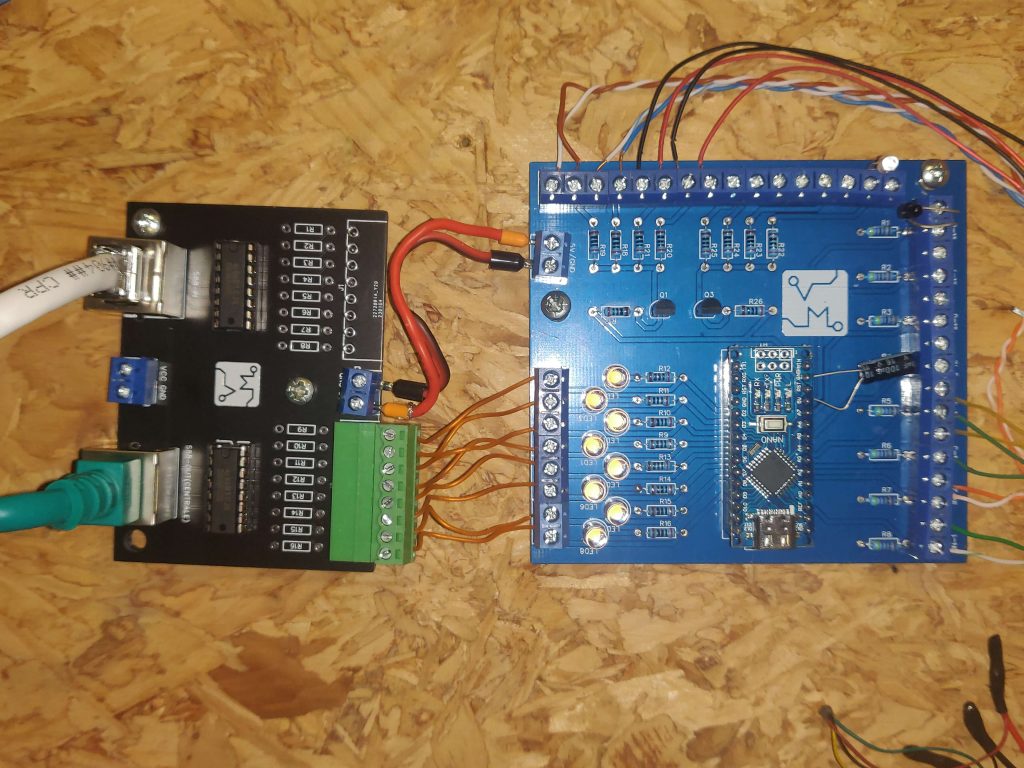

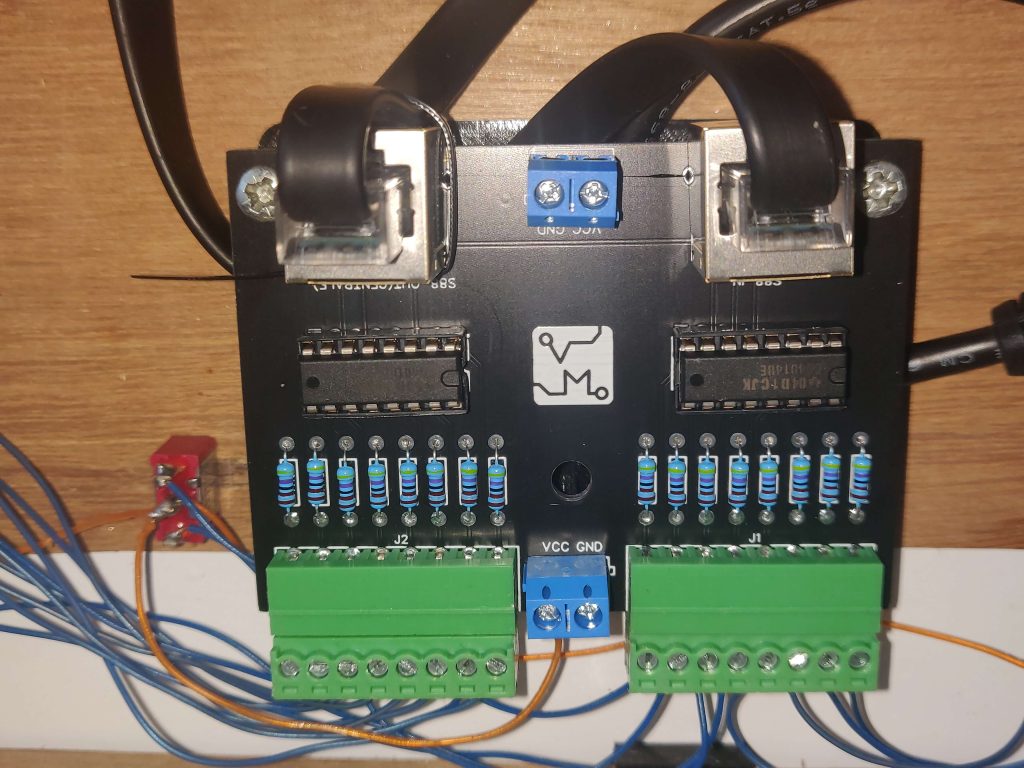

Dit is het eindresultaat, een S88 module die zonder storing nu netjes alle data doorgeeft. Voor nu gebruik ik deze in combinatie met de IR lichtsluis
