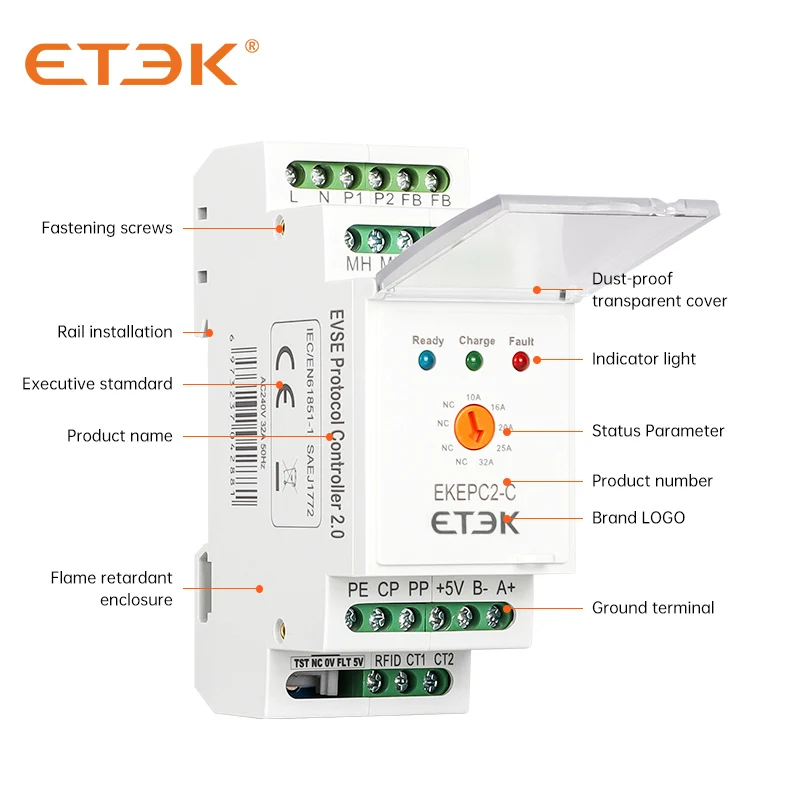

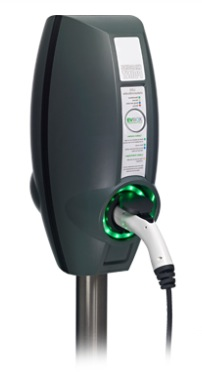

Lang verhaal kort, een oude evbox laadpaal die enkel werkt als deze aan het dashboard van evbox hangt moet offline werken. Dat was het makkelijkste van de update. Door een losse module te plaatsen die de bestaande relais aanstuurt en de rest van de interne logica vervangt.
Het “probleem” is dat deze enkel werkt met led outputs die op 5 volt werken. ook al zou ik de bestaande led-ring(die op 12V werkt) vervangen met een 5V ring zijn de kleuren die weergeven worden anders dan die op de evbox sticker aan de buitenkant staan.

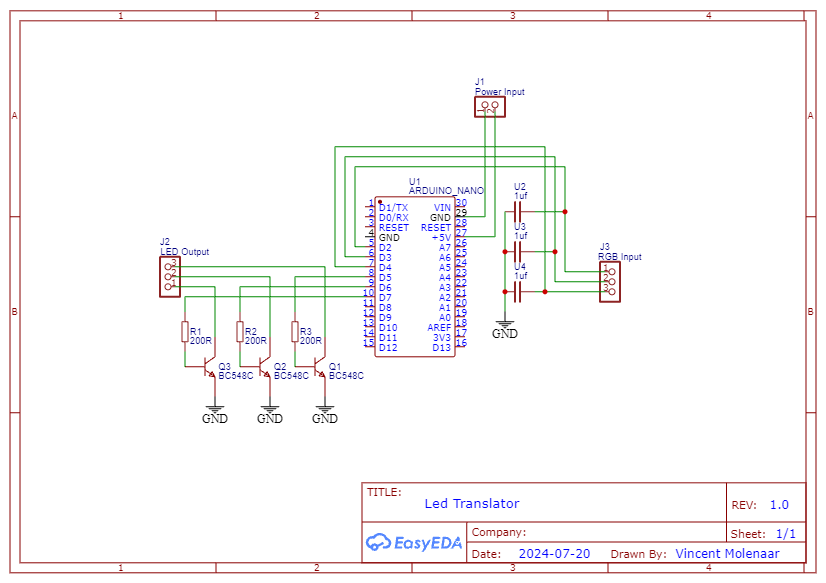

Mijn idee is om met een microcontroller een vertaalslag te maken en vervolgens transistors aan te sturen die de bestaande led-ring laten oplichten. Een design constraint is dat het gemaakt moet worden uit hardware dat ik al heb liggen.
nu het ontwerp af is kan ik gaan beginnen met het bouwen van de module. Na wat soldeer werk is dit het resultaat.
De volgende stap is code, in eerste instantie had ik Chat-GPT wat laten genereren maar daar was ik niet tevreden mee dus heb ik zelf de code maar aangepast. Deze code werkt voor mijn situatie maar mocht je het willen gebruiken kan het zijn dat er wat aanpassingen nodig zijn.
Source is onder https://creativecommons.org/licenses/by-nc-nd/4.0/ licence
https://gogs.vincentict.nl/Vincent/evbox-nano-led-translator
